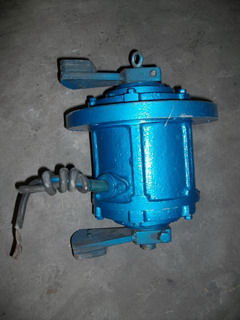

T05立式振动电机
  • T05立式振动电机
  • T05立式振动电机

  • T05立式振动电机概述
  • T05立式振动电机是我公司新型立式振动电机产品,采用先进的单法兰结构,设计精巧,运行安全可靠,单法兰结构使得立式振动电机安装维护方便,同时可大大减轻主机重量,减小主机外形尺寸、简化主机结构、降低主机成本,使得主机对物料的处理量更大。振动电机激振力能在一定范围内非常容易地进行有级调节,满足各种作业需求。
  • 立式振动电机是各种平旋型或复旋型振动机械理想的振动源,广泛应用于旋振筛、旋振磨机、旋振清理机、振动光筛机、振动混料机等。使用新型密封技术及进口密封件,大大提高了立式振动电机的防尘防潮能力,产品能在各种高尘高潮湿场所安全稳定运行。
  • T05立式振动电机主要特点:
  •
  • 1.噪音低、能耗低、效率高。
  • 2.体积小、重量轻、启动迅速。
  • 3.安装便捷、维护简单、寿命长。
  • 4.激振力易于无级调整且调节范围广、振动无机械传导。
  • T05立式振动电机工作原理
  • T05立式振动电机是动力源与振动源结合为一体的激振源,振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。YZUL振动电机由电机本身运行产生易于调整的水平、垂直、倾斜等方向多元激振力,形成物料的快速平面分散、中心聚集、平面旋转、三维旋转等多种运动方式,用于控制排料速度、处理精度等机械性能指标,以其独特的结构特点适应于不同的机械对振动源的要求。

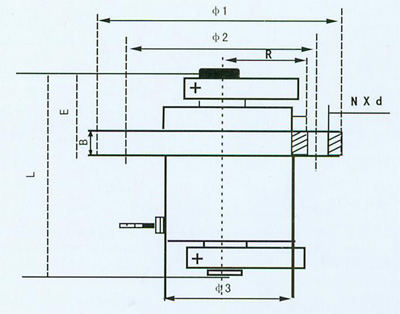

T05立式振动电机安装尺寸图



T05立式振动电机安装尺寸图

  • T05立式振动电机的技术参数表
  •

    型号

    最大激振力(N)

    同步转速(rpm)

    功率(KW)

    电流(A)

    安装及外型尺寸(mm)

    φ1

    φ2

    φ3

    B

    N×D

    L

    E

    R

    T05-3-4

    3000

    1500

    0.18

    0.6

    230

    200

    160

    20

    4×φ11.5

    280

    100

    85

    200

    130

    T05L-5-4

    5000

    1500

    0.25

    0.74

    245

    210

    170

    22

    6×φ11.5

    320

    120

    135

    220

    155

    T05-8-4

    8000

    1500

    0.55

    1.5

    275

    235

    195

    24

    6×φ14

    380

    150

    140

    240

    195

    T05-10-4

    10000

    1500

    0.75

    1.85

    315

    265

    225

    34

    8×φ18

    460

    165

    160

    270

    225

    T05-15-4

    15000

    1500

    1.1

    2.58

    315

    265

    225

    34

    8×φ18

    470

    170

    180

    270

    224

    T05-30-4

    30000

    1500

    1.5

    3.6

    375

    315

    272

    34

    8×φ22

    490

    180

    200

    320

    235

    T05-50-4

    50000

    1500

    2.2

    5.1

    440

    380

    325

    36

    8×φ26

    560

    260

    235
